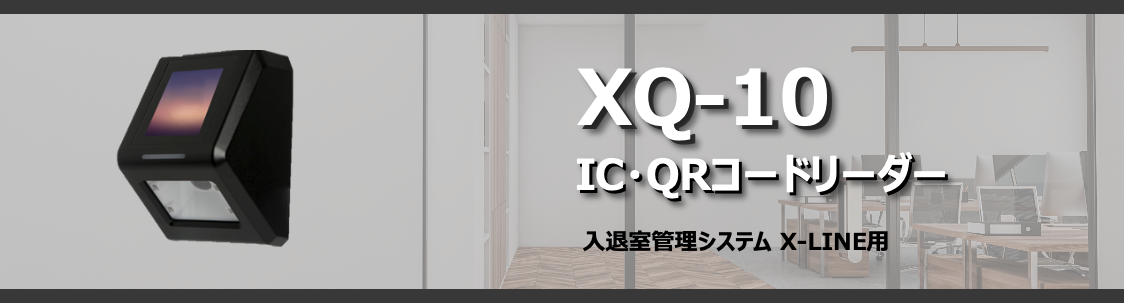

X-LINEシリーズ QRリーダー
X-LINEのアクセスコントローラー XA-01/02、XFC-08/16に接続するQRリーダーです。QRコードまたは非接触ICカードで入退室することができます。
特徴
2種類のQRコードに対応
- QRCodeまたはmicroQRの読み取りが可能
QRコードの暗号化に対応
- 専用形式で暗号化したQRコードを、XQ-10で解析して読み取ることが可能
QRコードの有効期限に対応
- QRコードの読み取りができる期間を設定することが可能
カードはFeliCaとMIFAREに対応
- カード読取距離は3cm（周囲環境による）
本体にタッチパネル式LCD表示を搭載
- テンキー表示でカード照合+暗証番号の運用が可能
仕様
| 項目 | 仕様 |
|---|---|
| 構造 | |
| 外形 | 88.6mm(W)×125.2mm(H)×79.8mm(D) 詳細は外形図によります。 |
| 設置形態 | 面付型 |
| 重量 | 170ｇ±5ｇ |
| 色 | ブラック |
| 防水性 | 保護等級IP65準拠 |
| 電気的仕様 | |
| 電源電圧 | DC24Ｖ±10％ |
| 消費電力 | 3.0Ｗ以下 |
| 制御方式 | 2線式半2重方式（調歩同期式） |
| リーダー通信速度 | 19,200bps |
| 操作部 | |
| ボタンorテンキー | 表示切替時：「警戒」orテンキーパッド |
| 状態表示灯 | |
| 機器起動中 | 紫点滅：起動後は待機中へ |
| 待機中(未照合) | 青点灯 |
| 電気錠一回解錠中 | 青点滅：解錠時間経過後、施錠で青点灯 |
| 電気錠連続解錠中 | 青点灯 |
| エラー発生時 | 赤点灯：状態復旧後は待機中の表示へ |
| QR仕様 | |
| 読取可能コード | QrCode, microQR |
| 読取可能画素数 | 640pixels(H) ×480pixels(V) |
| 読取視野角 | 72°(H) ～ 57°(V) 広角 |
| 読取可能サイズ | Min□1cm（1cm四方）～ |
| RF仕様 | |
| 適応カード | FeliCa対応カード MIFARE対応カード |
| カード読取距離 | FeliCa 3cm（周囲環境による） MIFARE 3cm（周囲環境による） |
| 使用環境 | |
| 温度 | -20℃～60℃（直射日光下不可） |
| 湿度 | 30％～90％（結露なきこと） |

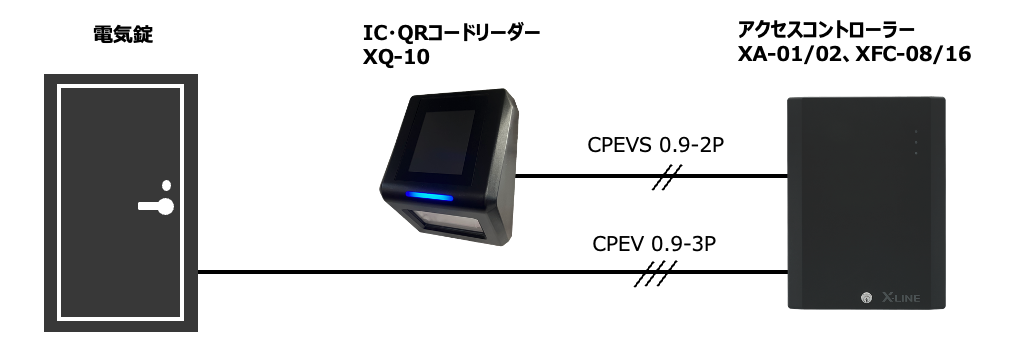

構成図
