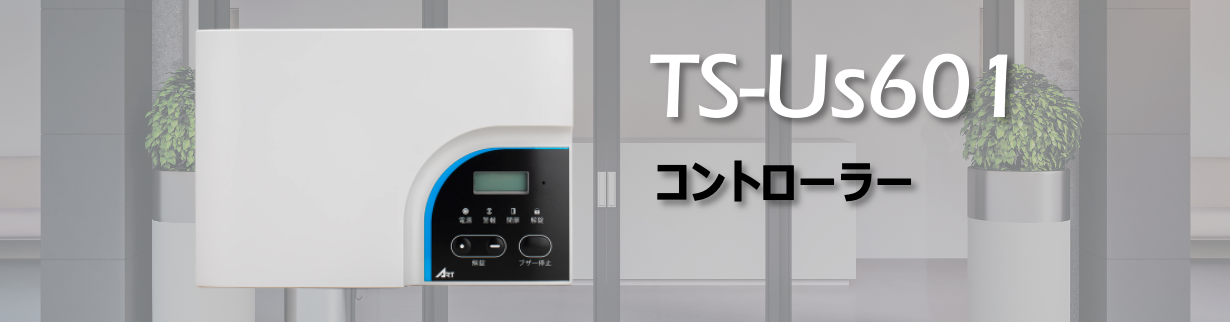

製品紹介
特徴
TS-Us601の充実した機能
- 扉の電気錠を遠隔で施解錠する１回線の電気錠制御盤です。
- 国内ロックメーカーほとんどの電気錠に対応しています。
- コントローラから電気錠までの配線が2線式で省配線化が可能です。
- タイマー機能を有しており、指定した時間帯に電気錠を解錠できます。
- カウンター機能を有しており、電気錠の使用頻度を確認できます。
- 開扉警報・こじ開け警報・各種動作不良警報を表示とブザーでお知らせします。
- 管理方法に応じた４つの動作モードを選べます。
- 顔認証端末・カードリーダー ・テンキーの接続が可能です。
仕様
| 項目 | 仕様 |
|---|---|
| 構成 | |
| 回線数 | 1回線 |
| 外形寸法 | 215(W)mm×145(H)mm×44(D)mm |
| 重量 | 約450g |
| 材質 | 樹脂（シボ加工） |
| 成型色 | ライトグレー艶消（マンセルN-8.0近似色） |
| 電気的仕様 | |
| 電源電圧 | AC100V±10％ 50/60Hz |
| 消費電力 | 20Ｗ |
| 通信方法 | 2線式電力線通信（コントローラー〜電気錠アダプター間） |
| 表示灯表示 | 電源：緑色（バッテリー動作時赤色）・警報：橙色 開扉：赤色・施解錠：緑色または赤色（設定による） |
| パネル操作スイッチ | 一回解錠ボタン・連続解錠ボタン・ブザー停止ボタン |
| 盤内操作スイッチ | 運用/設定ボタン・電源スイッチ |
| 操作表示器 | |
| 操作入力 | 一回解錠 / 無電圧a接点（ワンショット） 連続解錠 / 無電圧a接点（ワンショット / 連続） |
| 表示出力 | 電源 / GND 開扉・解錠（緑）・解錠（赤）/ オープンコレクタ |
| 外部入出力 | |
| JEM-A入出力 | 制御入力 / 無電圧a接点（ワンショット） モニター出力 / オープンコレクタ |
| インターホン入力 | 一回解錠 / 無電圧a接点（ワンショット / 連続） |
| 警報出力 | 警報時 / 無電圧a接点（連続） |
| リモート出力 | 無電圧a接点（連続）・ 又は自動扉出力 |
| オプション | |
| デジタルI/Fユニット | T-3830IF（T-3830SA接続用ユニット） |
| リレーユニット | RY-01：解錠・開扉・警報出力 / 無電圧c接点 |
| CAN変換基板 | BAN10-cf（NW-BAN10A接続用基板） |
| バッテリー装置 | PW-24/PW-BU600（外付） |
| 配線距離 | |
| コントローラー⇔電気錠 | 150m（電気錠により異なる場合があります） |
| コントローラー⇔操作表示器 | 100m |
| 使用環境 | |
| 温度 | 0℃～40℃ |
| 湿度 | 35～80％（結露なきこと） |
| 設置環境 | 屋内専用 |

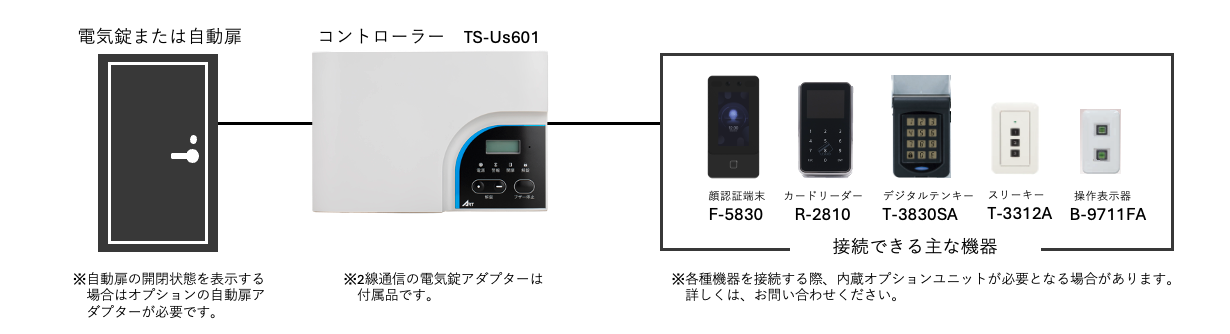

構成図
